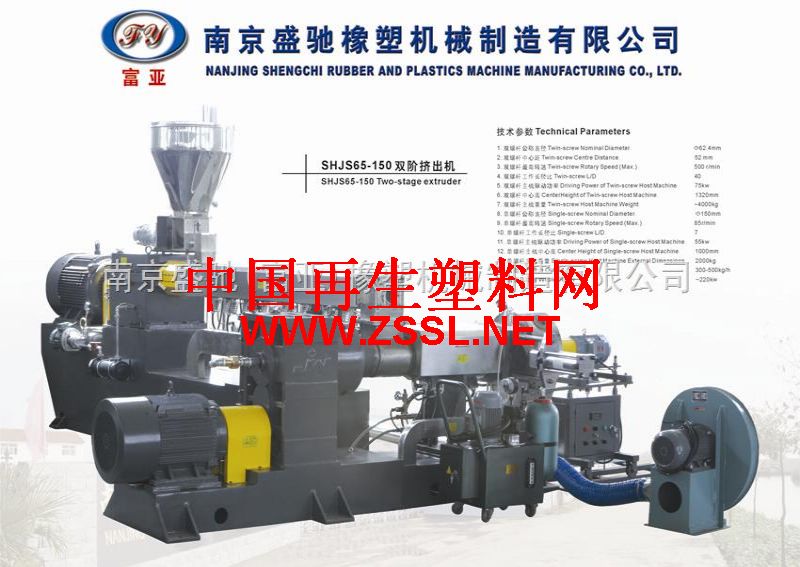

SHJS 65/150 双阶式混炼挤出机组配置

一、        SHJS 65/150技术参数

   双螺杆长径比：32：1

   单螺杆长径比：7：1

   双螺杆电机功率：55KW

   单螺杆电机功率：6-37KW

二、        机组配置

A、          SHJ 65双螺杆混炼挤出机组

a、双螺杆计量喂料机一台

b、齿轮减速箱

1）            减速比：3：1

2）            输出轴转速：MAX500RPM

3）            输入轴转速：MAX1500RPM

c、润滑油冷却系统

1）            油泵电机0.55KW

2）            润滑油型号：上海海牌6402中负荷齿轮油，型号85W/90GL-4

3）            品牌：西安油泵厂

4）            冷凝器型号：SL-305

5）            润滑油泵型号：NB-B10

       d、主机电机

1）            主机电机：55KW（交流电机）

2）            电机转速（MAX）：1500RPM

e、螺杆

1）            螺杆直径：

2）            62.4mm，大径：D=Φ62.4mm,小径d=Φ40.4mm,

D/d=1.54,中心距：A=52mm,扭矩：T=716N.M，扭矩系数: T/A³=5.1。

3）            L/D=32:1

4）            螺杆为积木式

5）            螺杆芯轴为40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。

6）            螺杆元件材质为38CrMoAlA。氮化处理，硬度HV950~1050HV,氮化层深0.4～0.5mm

f、料筒

1）            机筒材质选用38CrMoAlA，氮化处理，硬度HV950~1050HV, 氮化层深0.4～0.5mm

2）            第一节筒体为喂料筒体，第八节筒体为挤出筒体，其余筒体为闭口筒体，

3）            软水循环系统

3.1机筒内采用软水冷却

3.2软水箱与机体分离，便于清洗和维修

3.3意大利进口电磁阀

3.4水管采用紫铜管镀铬处理

3.5冷却形式：水冷

3.6冷却泵：0.55KW

3.7水箱容量：~120L

h、SJ-150单螺杆挤出机

1、            螺杆直径：150mm

2、            长径比L/D：7：1

3、            螺杆最大转速：85rpm

4、            单螺杆筒体及螺杆为38CrMoAl材质氮化处理，螺杆芯部可通水冷却。

5、            齿轮为20CrMnTi材质。润滑系统采用自润滑内冷。

6、            单螺杆筒体采用铸铝电加热加热；机筒采用通水冷却。

7、            主电机：6级交流37KW

8、            双螺杆与单螺杆单双联接体一套。

j、电气控制系统

1、      3X380V，交流50Hz.

2、      主要电器控制元件为西门子产品

3、      控制按钮为法国施耐德产品

4、      主电机为交流电机，55KW，双螺杆主机调速装置为富士变频器调速器

5、      单螺杆主电机为交流电机6-37KW，单螺杆主机调速装置富士变频调速器

6、      喂料机调速装置为富士变频调速器

7、      温控仪表采用RKC公司产品，双通道，智能型，每区一温控。

8、      压力表量程为0~25Mpa

9、      电磁阀采用意大利进口电磁阀

10、  加热由温控表通过固态继电器控制，采用耐高温导线

11、  电器控制柜控制包括：温控系统；驱动系统；联锁联控系统

B、           热切辅机一套

1、            热切模板一件，孔数72，孔径为2.8mm

2、            热切刀杆一件，刀为四把

3、            热切粒罩一件，材料为不锈钢，装有照明灯和观察孔

4、            液压板式换网，铸铜加热器，液压站电机功率1.5KW

5、            用熔温热电偶专测物料熔融温度,用压力传感器专测物料压力

6、            热切粒车一台，电机功率为2.2KW，采用富士变频调速

7、            与热切罩连接的文氏三通一件，直径为130mm

8、            第一级输送高压风机一台，功率为4KW

9、            第一级输送不锈钢管道直径为130mm,长8m

10、        第一级旋风分离器一件，材料为不锈钢，直径630mm

11、        第二级输送高压风机一台，功率为4KW

12、        第二级输送不锈钢管道直径为130mm,长8m

13、        第二级旋风分离器一件，材料为不锈钢，直径630mm

14、        300型振动筛一台

三、        备品备件及随机工具

1、备件/易损件清单

1）螺纹元件                                                   ~300mm

2）电加热器   双螺杆机筒加热器                                    1付

                 单螺杆机筒加热器                                    1付

      &n, bsp;       机头加热器                                          1付

3）骨架油封                                                       4个

4）“O”型圈                                                       2个

5）刀片                                                          50把

2、工具及随机清单

  1）随机工具箱                                                     1件

  2）石棉手套                                                     2付

  3）技术文件                                                     1份

四、        培训与服务

1、            提供现场安装指导

2、            设备的现场调试试车

3、            负责对甲方人员现场操作培训和维修培训

4、            对因设计或制造质量引起的设备故障提供无偿保修一年，并长期保证备品备件供应。

5、            长期提供技术咨询服务

五、        安装调试：机组到货后，需方按供方提供的技术文件使机组安装就位，供方即派调试人员到达需方设备安装现场负责指导试车及安装调试。需方应具备试车条件。机组正常运转后，即做移交，需方应向供方提供用户验收报告。试车所需的物料由需方提供，试车的工艺条件以需方为主，双方商定。

六、        资料：电器安装图纸一套，双螺杆挤出机说明书一本，调速器说明书一本，温控表说明书一本，螺杆组合图一份。
