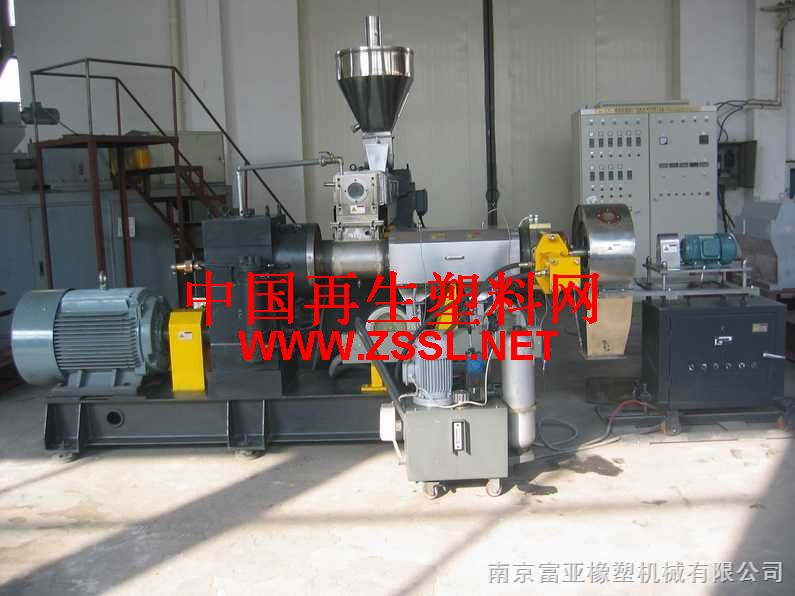

SHJS50/120 双阶式混炼挤出机组配置一、 SHJS 50/120技术参数 双螺杆长径比:32:1 单螺杆长径比:7:1 双螺杆电机功率:45KW 单螺杆电机功率: 37KW二、 机组配置A、 SHJ 50双螺杆混炼挤出机组a、双螺杆计量喂料机一台b、齿轮减速箱1) 减速比:3:12) 输出轴转速:MAX500RPM3) 输入轴转速:MAX1500RPMc、润滑油冷却系统1) 油泵电机0.55KW2) 润滑油型号:上海海牌6402中负荷齿轮油,型号85W/90GL-43) 品牌:西安油泵厂4) 冷凝器型号:SL-3055) 润滑油泵型号:NB-B10 d、主机电机1) 主机电机:45KW(交流电机)2) 电机转速(MAX):1500RPMe、螺杆1) 螺杆直径:2) 50.5mm,大径:D=Φ50.5mm,小径d=Φ32.5mm,D/d=1.55,中心距:A=42mm,扭距:T=400N.M扭距系数: T/A³=5.1。3) L/D=32:14) 螺杆为积木式5) 螺杆芯轴为40CrNiMoA材质,螺纹元件与芯轴为渐开线联结,强度高,承载负荷大,拆装组合方便。6) 螺杆元件材质为38CrMoAlA。氮化处理,硬度HV950~1050HV,氮化层深0.4~0.5mmf、料筒1) 机筒材质选用38CrMoAlA,氮化处理,硬度HV950~1050HV,氮化层深0.4~0.5mm2) 第一节筒体为喂料筒体,第八节筒体为挤出筒体,其余筒体为闭口筒体,单双联接体上带抽真空装置。3) 软水循环系统3.1机筒内采用软水冷却3.2软水箱与机体分离,便于清洗和维修3.3意大利进口电磁阀3.4水管采用紫铜管镀铬处理3.5冷却形式:水冷3.6冷却泵:0.55KW3.7水箱容量:~120Lh、SJ-120单螺杆挤出机1、 螺杆直径:120mm2、 长径比L/D:7:13、 螺杆最大转速:85rpm4、 单螺杆筒体及螺杆为38CrMoAl材质氮化处理,螺杆芯部可通水冷却。5、 齿轮减速箱减速比:20:1。齿轮为20CrMnTi材质。润滑系统采用自润滑内冷。6、 单螺杆筒体采用铸铝电加热器加热;机筒采用通水冷却。7、 主电机:6级交流37KW8、 双螺杆与单螺杆连接体一件,材料为不锈钢件,抽真空。9、 真空脱气装置1)BC-65水环真空泵,淄博联谊真空泵厂2)驱动电机:1.5KW交流3)最大吸气量:60m³/h4)工作液量:0.2 m³/h5)真空管道镀铬处理6)上盖附视镜(密封圈配三件) 10、 板式液压换网一套,铸铜加热器。液压站电机功率1.5kW。i、电气控制系统1、 3X380V,交流50Hz.2、 主要电器控制元件为西门子产品3、 控制按钮为法国施耐德产品4、 主电机为交流电机45KW,双螺杆主机调速装置为富士变频器调速器5、 单螺杆主电机为交流电机37KW,单螺杆主机调速装置富士变频调速器6、 喂料机调速装置为富士变频调速器7、 温控仪表采用RKC公司产品,双通道,智能型,每区一温控。8、 压力表量程为0~25Mpa9、 电磁阀采用意大利进口电磁阀10、 加热由温控表通过固态继电器控制,采用耐高温导线11、 电器控制柜控制包括:温控系统;驱动系统;联锁联控系统j、联锁控制系统1、油润滑系统与主机联锁,即启动油泵后,才能启动主机。2、喂料系统与主机联锁,即启动主机后,才能启动喂料机。3、压力系统与主机联锁,即过压时,主机及喂料均停止工作。4、电流与主机联锁,即过电流时,主机及喂料均停止工作。B、 热切辅机一套1、 热切模板一件,孔数64,孔径为2.8mm2、 热切刀杆一件,刀为四把3、 热切粒罩一件,材料为不锈钢,装有照明灯和观察孔4、 液压板式换网,铸铜加热器,液压站电机功率1.5KW5、 用熔温热电偶专测物料熔融温度,用压力传感器专测物料压力6、 热切粒车一台,电机功率为2.2KW,采用富士变频调速7、 与热切罩连接的文氏三通一件,直径为130mm8、 第一级输送高压风机一台,功率为3KW9、 第一级输送不锈钢管道直径为130mm,长8m10、 第一级旋风分离器一件,材料为不锈钢,直径630mm11、 第二级输送高压风机一台,功率为2.2KW12、 第二级输送不锈钢管道直径为130mm,长8m13、 第二级旋风分离器一件,材料为不锈钢,直径630mm14、 300型振动筛一台三、 备品备件及随机工具1、备件/易损件清单1)螺纹元件 ~400mm2)电加热器 双螺杆机筒加热器 1付 单螺杆机筒加热器 1付 换网铸铜加热器 1付3)骨架油封 4个4)“O”型圈 2个5)刀片 50把2、工具及随机清单 1)随机工具箱 1件 2)石棉手套 2付 3)技术文件 1份四、 培训与服务1、 提供现场安装指导2、 设备的现场调试试车3、 负责对甲方人员现场操作培训和维修培训4、 对因设计或制造质量引起的设备故障提供无偿保修一年,并长期保证备品备件供应。5、 长期提供技术咨询服务五、 安装调试:机组到货后,需方按供方提供的技术文件使机组安装就位,供方即派调试人员到达需方设备安装现场负责指导试车及安装调试。需方应具备试车条件。机组正常运转后,即做移交,需方应向供方提供用户验收报告。试车所需的物料由需方提供,试车的工艺条件以需方为主,双方商定。六、 资料:电器安装图纸一套,双螺杆挤出机说明书一本,变频器说明书一本,温控表说明书一本,螺杆组合图一份。七、 全套机组售价八、 付款方式:预付款30%,预付款支付后合同生效,提货时付款65%,剩余尾款5%须在设备在用户处调试合格起六个月内付清;九、 交货期:合同生效后肆拾天(以预付款到帐后为准),以发货单为准,运输过程中的时间不算在内,设备到厂在一周内调试好。 |
